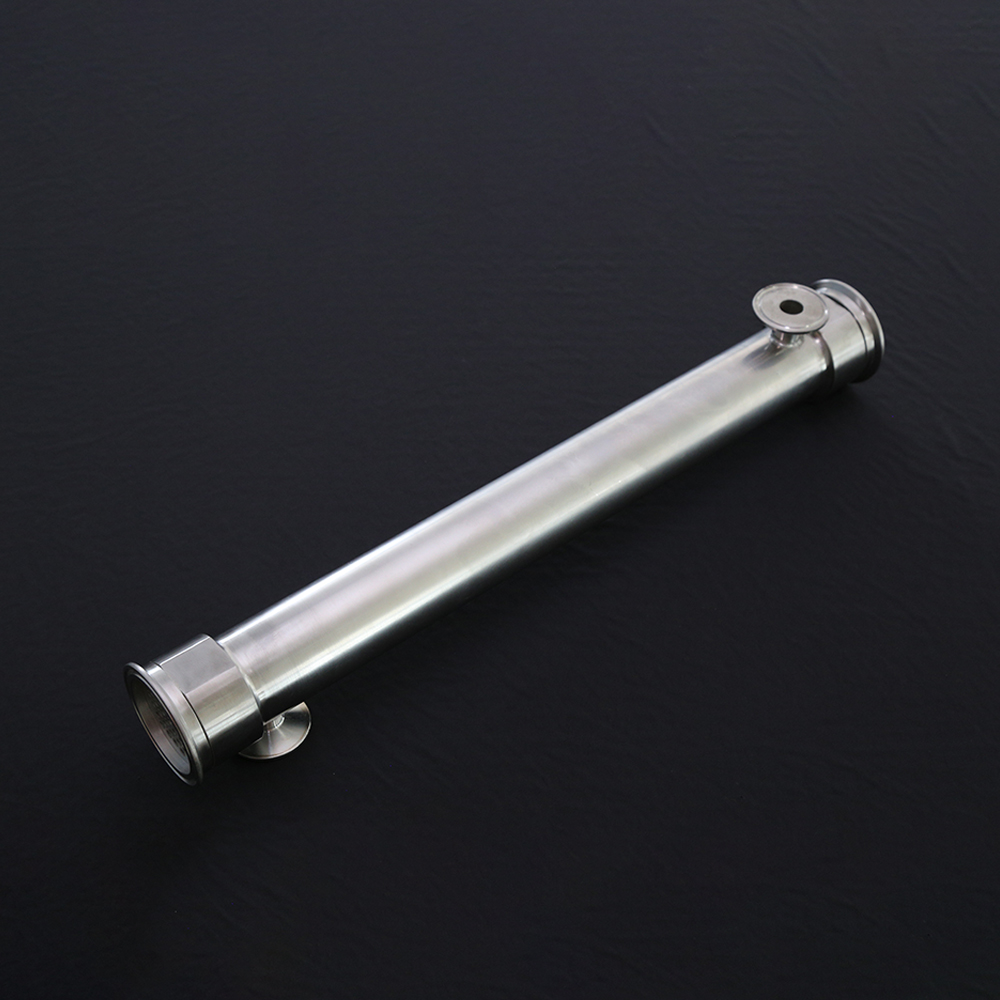

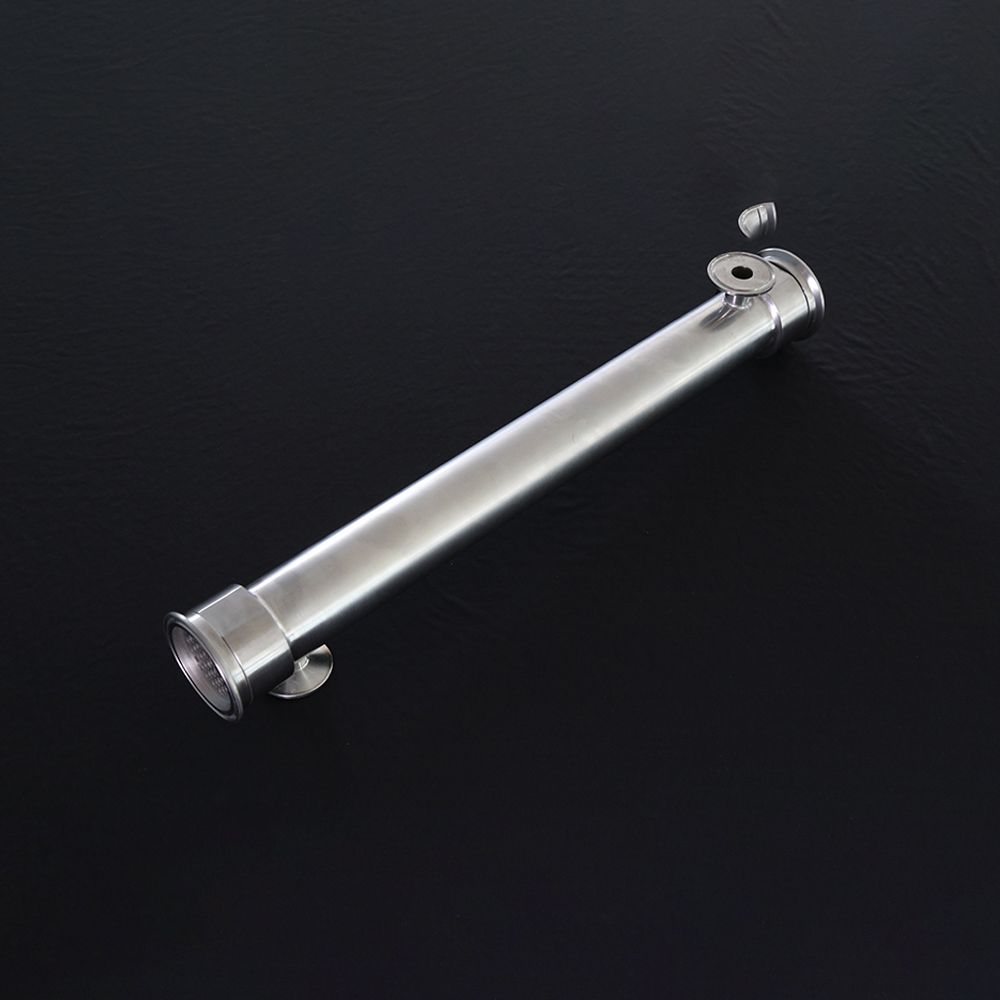

单管板换热器是一种常见的热交换设备，其结构简单且性能可靠，以下是关于它的介绍：

• 结构组成：主要由管箱、管板、换热管、壳体和折流板等部件组成。管箱采用圆形或椭圆形封头设计，用于流体的分配与收集。管板通过胀接或焊接工艺连接换热管与壳体，承受管程与壳程的压力差。换热管通常为无缝钢管或不锈钢管，壳体内部设置折流板，引导壳程流体纵向冲刷换热管外壁。
• 工作原理：热流体从管箱入口进入换热管，通过管壁将热量传递给壳程冷流体，降温后从管箱出口排出；冷流体从壳体入口进入，在折流板引导下纵向冲刷换热管外壁，吸收热量后从壳体出口排出，实现热量交换。
• 性能特点：具有高效传热的特点，单管程设计结合湍流效应，使传热系数达300-800W/m²·K，较传统设备效率提升30%-50%。其结构紧凑，管箱与管板优化设计使设备体积缩小20%-30%。同时，管程与壳程可独立承受0.1-10MPa压力，能处理多种流体，且维护友好，可拆卸管箱设计允许单根换热管更换。
• 应用领域：广泛应用于石油化工、电力、制药等行业。如在石油化工的常减压装置中用于塔顶油气冷凝，在制药行业用于抗生素发酵液冷却等。
• 常见类型：U型管式换热器是典型的单管板换热器，其换热管两端固定于同一管板上，呈U型排列，可自由伸缩以避免热应力，适用于管壳温差大或壳程易结垢需清洗的场合。
